光譜學是一種強大的工具，有著廣泛的應用，它可以通過監測和調節空氣污染來保護環境。

文/Samara Gomes，Cory Boone

圖1：國際航運是溫室氣體排放和空氣污染物的主要來源，會導致氣溫上升、氣候變化甚至會讓人們過早地患上心肺和癌癥等致命疾病。

丹麥跨國公司Danfoss IXA基于紫外線（UV）吸收光譜，開發了海洋中的排放物分析儀，用于監測貨船排放出的氮氧化物（NOx）、二氧化硫（SO2）和氨氣（NH3）。光學監測設備位于船舶排氣系統內部，暴露在具有極端溫度、振動和腐蝕性的惡劣環境中，這對光譜系統提出了嚴苛的環境要求。

為什么要監測貨船的排放？

國際航運船舶的海上排放，會導致世界各地的人們過早死于肺部損傷和心血管疾�。ㄒ妶D1）。全球每年因航運排放而導致的心肺和肺癌死亡人數，估計高達60000萬人。[1]如圖2所示，這個死亡人數高于自然災害和高溫/低溫暴露造成的估計年死亡人數之和。海上船舶排放不僅是一個影響人類健康的嚴重問題，而且它也會破壞海洋和陸地的生態系統。

國際海事組織（IMO）和美國環境保護局（EPA）在許多國家的海洋中建立了排放控制區（ECA），并制定了嚴格的排放法規——如果不通過這些法規，船舶就不能進入很多主要的港口。

例如，如果沒有像Danfoss IXA開發的分析儀，當局就沒有其他方便、可靠的方法來監測船舶排放并執行這些法規。盡管存在許多旨在限制船舶排放的地方和區域舉措，但執行這些政策卻非常困難。基于光譜的海洋排放分析儀，是一款能夠實時準確地監測船舶排放物的強大工具。

紫外光譜系統

光譜學的基本原理是，物質具有獨特的吸收光譜，能夠根據其原子和分子組成來吸收不同波長的光。Danfoss IXA的紫外光譜系統，由高強度紫外光源、紫外光譜儀和紫外增強光學組件（如光纖、透鏡和平面鏡）組成（見圖3）。為了了解不同波長是如何被吸收、并以此來確定廢氣的成分的，光譜儀在空間上將光源的寬頻發射分離到1D探測器陣列上，該陣列能同時測量整個紫外光譜。

圖3：Danfoss IXA的氣體分析儀直接插入到船舶的排放管道中。（圖片來源：Danfoss IXA）

雖然Danfoss IXA的系統不使用單色儀進行波長隔離，但許多光譜系統都使用單色儀進行波長隔離。在這些情況下，來自紫外光源的光進入單色儀的入口狹縫，在那里，色散元件（如衍射光柵或棱鏡）將光分解成其所包含的成分波長（見圖4）。

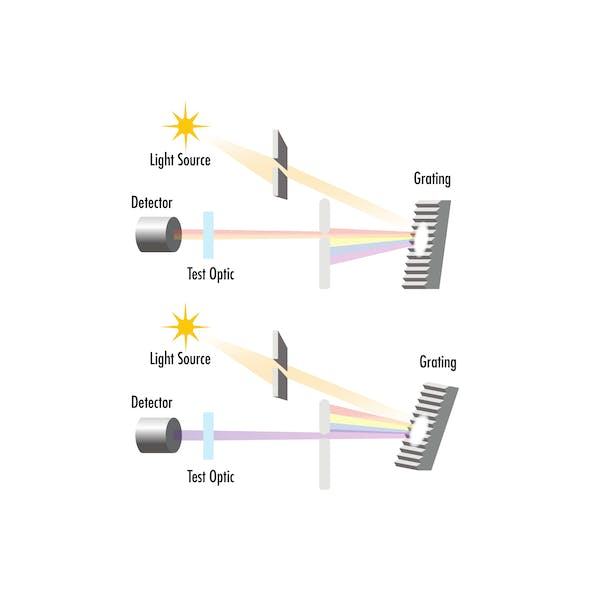

圖4：光譜儀的測試波長，可以通過將寬頻發射分離到1D傳感器陣列上，或改變單色儀內部衍射光柵或棱鏡的角度來微調。（圖片來源：Edmund Optics）

單色儀的出射狹縫阻擋了所有波長，只有穿過廢氣樣本的一條窄帶光通過狹縫。改變衍射光柵或棱鏡的角度，會改變通過出射狹縫的波長，從而可以對測試波段進行微調。穿過廢氣樣本的光然后被引導到探測器上，以確定發生的吸收；然后根據吸收結果來計算廢氣的分子組成。

對于使用衍射光柵的單色儀，光柵的凹槽頻率通常以每毫米凹槽的數量來測量。較高的凹槽頻率能提高光學分辨率，但會導致較窄的可用波長范圍；相反，較低的凹槽頻率會有更寬的可用波長范圍，但會犧牲光學分辨率。

環境要求

由于極高的溫度和壓力要求，這種系統的開發非常具有挑戰性。高溫會導致光學器件因熔化和熱應力而失效，這嚴重限制了可使用的光學材料的類型。高溫也會導致光學組件中的粘合劑放氣并污染系統。該系統會暴露在高達500°C的高溫下，因此其高壓要求使得光學系統的密封至關重要。光學器件需要在幾乎沒有吸收的情況下傳輸紫外光，這也限制了可用的光學材料。

光學器件的紫外退化

該項目面臨的另一個挑戰是，紫外光學器件的壽命往往有限，這主要是由于高功率紫外光子與環境相互作用以及紫外光破壞光學器件的涂層和基底所產生的污染。隨著時間的推移，這兩種效應都會降低光學組件的性能。

當高功率紫外光與系統中的顆粒、水蒸氣、有機物和其他污染物相互作用時，有害的材料可能會沉積在光學器件的表面。排氣和其他空氣中的污染物通常會導致光學表面上的碳沉積。圖5顯示了紫外光引發的污染樹枝狀生長的一個例子。

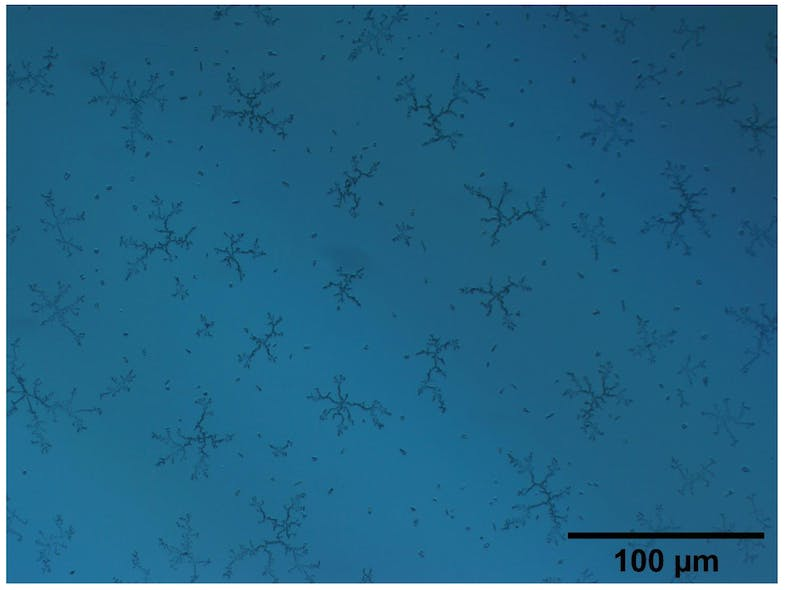

圖5：未涂覆的熔融二氧化硅窗口暴露在紫外光下引起污染的例子。這張圖像是在大約3W的紫外激光照射6周后拍攝的，這與Danfoss IXA的氣體分析儀的使用情況不同，但它可以說明可能發生的紫外污染類型。[3]

與光學器件周圍氣體的相互作用，也會導致污染物的沉積，因此任何進入系統的廢氣都是污染源。小于400nm的紫外波長的光子能量與周圍分子的鍵能接近相同，這允許紫外光破壞其中一些鍵。這會產生其他離子和分子，從而污染光學表面。

由于光學疲勞過程，紫外光學器件的涂層和基底材料本身在高功率紫外光照射下，也容易隨著時間的推移而退化。隨著時間的推移，大量使用會導致它們退化，并導致材料變色或其他變化。它們的折射率可以被修改，以產生可以增加局部強度的透鏡效應。也可以形成自陷激子，這導致吸收中心的積累。

由于這些影響，紫外光學器件可能需要隨著時間的推移進行更換，但適當的密封、清洗和清潔可以減輕這些影響。

Danfoss IXA氣體排放分析儀要適應的苛刻環境，給該系統的光學和光學機械設計帶來了許多挑戰；但該設備被證明是成功的，目前正在幫助監測全球數千艘船舶的排放情況。

這對環境來說是一項偉大的勝利——朝著最大限度地減少國際航運中的NOx、SO2和NH3排放邁進了一步。這種污染的任何減少，都有助于減少每年因航運排放而導致的心肺疾病所帶來的死亡人數。

設計在苛刻環境中運行的光學系統時，請與光學組件制造商討論具體的環境要求。光學組件制造商應該能夠指導您完成關鍵考慮事項，清楚地解釋可能需要進行的任何權衡，并確保您的系統按需運行。
