隨著制造業(yè)對輕量化的需求日盛，鋁合金的應用也愈加廣泛。但是由于鋁合金的材料特性，在焊接過程中比較容易產生氣孔，從而影響焊接強度與質量，對于手持激光焊而言更是如此。那IPG LightWELD XR手持激光焊又是如何應對這一挑戰(zhàn)的呢？

小知識：焊接中為何會產生氣孔？

匙孔塌陷導致的氣穴形成原理示意圖

小孔塌陷產生

在激光焊接過程中，當表面張力大于蒸氣壓力時，小孔將不能維持穩(wěn)定而塌陷，金屬來不及填充就形成了孔洞。

氫氣孔

氫在液態(tài)及固態(tài)下溶解度的差異導致凝固過程中氫氣析出。如果析出的氫不能順利上浮逸出，就會殘留在焊縫中成為氣孔。

IPG LightWELD XR氣孔工藝抑制

對于鋁合金焊接過程氣孔的工藝抑制，IPG LightWELD XR的方案，主要是通過工藝手段避免氣孔析出及增大，促進氣孔逸出熔池。簡單來說就是通過提高功率密度，減小熱輸入。

IPG LightWELD XR的激光光源具有小芯徑的特點，即使沒有圓形擺動，在焊接鋁合金的過程中，也能有效降低氣孔率，可謂是鋁合金焊接利器。

LightWELD XR氣孔率測試

測試方式：使用IPG LightWELD XR手持激光焊機分別對5系和6系鋁合金3mm試板進行焊接，并對焊縫截面進行金相分析。

測試結果與對比：取氣孔分布較多位置我們可以看到：在39.31平方毫米面積內有9個小氣孔，平均直徑0.27mm，最大值0.424mm。

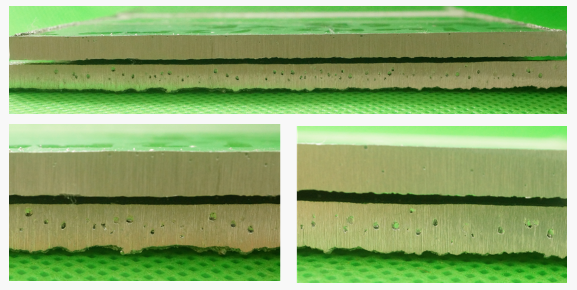

根據與普通手持激光焊的相比，IPG LightWELD XR有效改善了鋁合金焊接過程中產生的氣孔，在保證焊縫成形美觀的同時降低氣孔率，并且顯著降低氣孔尺寸。

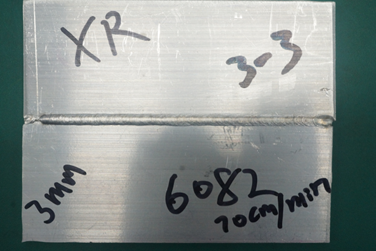

測試1：6082 鋁合金 1.2mm填絲

上：LightWELD XR 焊后效果

下：普通手持激光焊 焊后效果

測試2：5083 鋁合金 1.6mm填絲

上：LightWELD XR 焊后效果

下：普通手持激光焊 焊后效果

通過實際測試結果的直觀展現，IPG LightWELD XR針對鋁合金具有著非常顯著的氣孔抑制效果，對于很多用戶來說，氣孔率一直以來都是非常關注的痛點，其直接影響到了焊后強度質量，而IPG LightWELD XR的出現，將改變這一情況。

文章來源：IPG光纖激光器

注：文章版權歸原作者所有，本文僅供交流學習之用，如涉及版權等問題，請您告知，我們將及時處理。
