在制造加工中，許多零部件因設計結構的需要，都會有著一定角度的坡口加工。這種坡口加工，在汽車制造、工農機械和船舶輪船中必不可少。憑借熱變形小、切口質量佳等特點，激光坡口切割機得到了廣泛應用。在市場應用需求下，提升坡口激光切割機的加工效率與質量，成為終端用戶的追求的目標。

坡口切割機

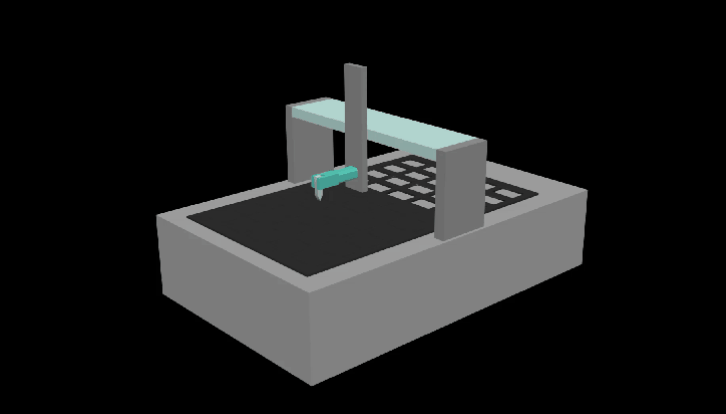

坡口激光切割機主要由6個軸組成，其中X軸控制左右移動；Y1和Y2軸控制前后移動（同步）；Z軸（調高軸）控制上下移動；在Z軸上增加旋轉A軸、B軸，帶動切割頭呈一定角度，實現坡口切割。

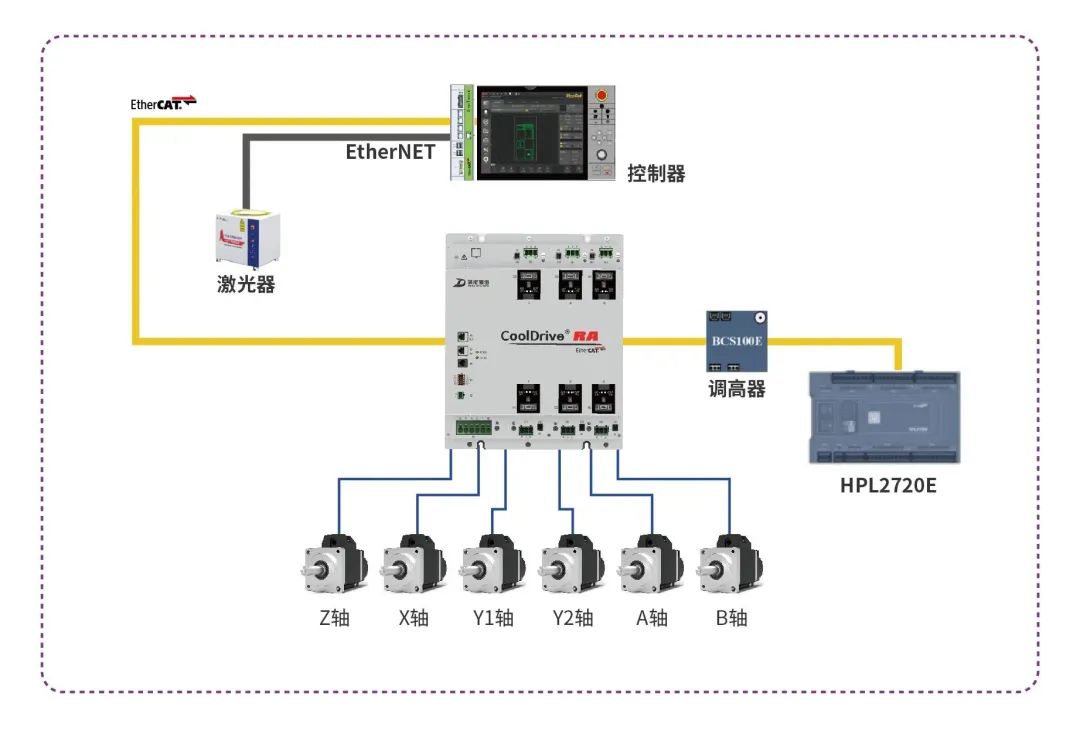

系統配置

性能指標

- 6軸5聯動，設備最大加速度可達1.5G。

- X、Y軸定位精度0.03mm。

- X、Y軸最大空移速度40m/min。

- 加工精度≤0.4mm。

CoolDrive RA，助力激光設備實現更高精度切割

1、性能卓越、功率強勁

- 多核DSP，性能大幅提升

- 電流環更新時間快至2.5μs

- 速度環、位置環控制周期最快可達62.5μs

- 支持多種編碼器，分辨率高達24bit

- 380V大功率設計，單軸最大電流50A

- 最大3.5倍過載

2、功能豐富，滿足不同應用需求

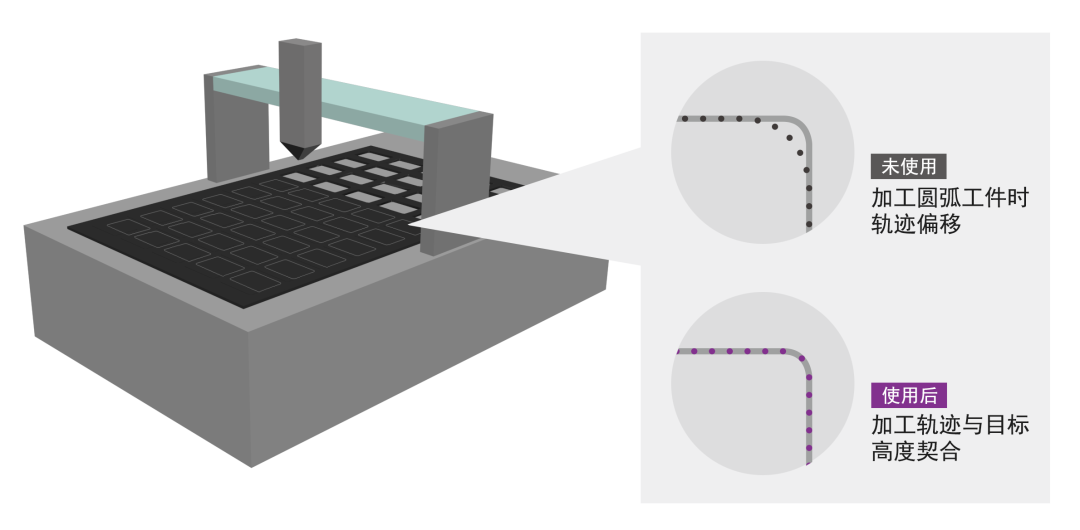

1）軌跡跟隨無偏差

激光切割機在加工圓弧工件時，因位置響應延遲易導致軌跡偏移，直接導致工件加工不準。通過使用該功能，可防止位置響應延遲導致的軌跡偏移以及防止設備與活動部分之間的干擾，保證與目標軌跡的高度契合。

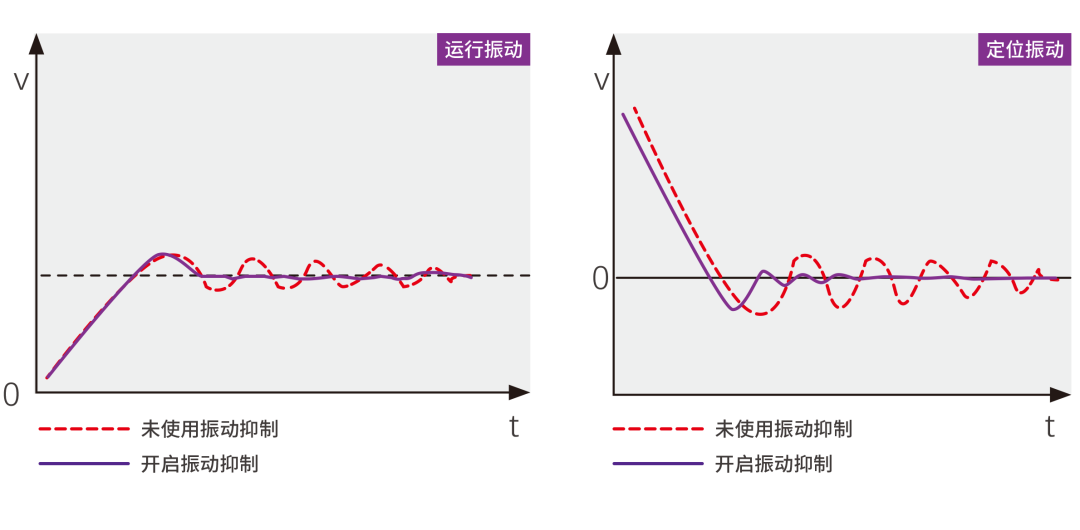

2）模型追蹤振動抑制

激光加工設備在定位或者加減速過程時，易發生5Hz~100Hz的低頻振動，通過使用該功能，可以提升振動抑制效果，降低定位或加減速時的振動。

3、安全可靠

集成STO、SS1、SS2、SBC等安全功能，防止設備故障或突然斷電時造成的誤傷害，防止切割頭撞壞，保證設備和人身安全。產品通過CE、TÜV-NORD功能安全、RoHS等多項國際認證，專業可靠，使用更放心。
