在傳統的焊接過程中，特別是單層板的拼接焊、搭接焊，又或者是其他類型的 T 型焊，往往只形成一條簡單的焊縫。焊縫暴露在外，易于觀察。如果要對焊縫的品質進行判斷，往往只需要觀察焊縫表面的狀況，又或是使用專業的探傷設備進行掃描就可以得到對應的數據結果。但對于多種不同類型材料的復合焊接，還有針對多層材料的連續多層焊接來說，想要簡單的通過外表來判定焊接結果，則會存在很大的難度。

依靠探傷工具不僅費時費力，而且對于超薄材料的焊接，以及主要依賴熱熔焊方式焊接的材料來說，探傷設備也無能為力。那什么是虛焊？造成虛焊的原因又包括哪些？

虛焊：簡單來說就是在焊接過程中出現的非有效焊合，其中多指焊接強度不達標，推拉力或剪切力不合格等。

導致虛焊的原因

注：在這里我們集中討論在消費類電子產品的激光焊接過程中容易出現的虛焊現象。導致虛焊的原因主要有如下三個：

ⅰ間隙。絕大多數的虛焊是由焊接過程中存在的材料間隙造成的。激光焊接本可以包容一小部分客觀存在的材料間隙，只有當材料間隙超出了所能夠接受的高度，導致拉拔力或剪切力的快速下降，這才會導致虛焊的發生；

ⅱ 材料表面差異及臟污。對于清潔不到位以及存在表面差異的物料來說，同樣也會導致虛焊的發生。究其原因還是表面差異和臟污改變了熱傳導的效率；

ⅲ 激光功率的不穩定。在大多數情況下，光纖激光器都能夠保證1%左右的功率誤差。但對于一些老舊設備而言，在焊接某些高反射類材料時，短暫的功率下降會直接導致焊接功率不足，進而造成虛焊。

Tip: 上述所列三個原因，和如下 “激光焊接實時監控系統（LWM）對虛焊的觀察和表現” 中的介紹是一一對應的。

LWM 對虛焊的觀察和表現

ⅰ簡單概括來說，對于普通材料焊接（銅、鐵、鎳），應當盡量避免材料中出現間隙。但對于某些特殊材料來說，特別是低熔點材料（鍍鋅材料），還需要保留適當間隙作為排氣通道，防止焊縫出現氣泡和裂縫。

ⅱ 接下來我們觀察材料表面差異對焊接品質來帶的影響：

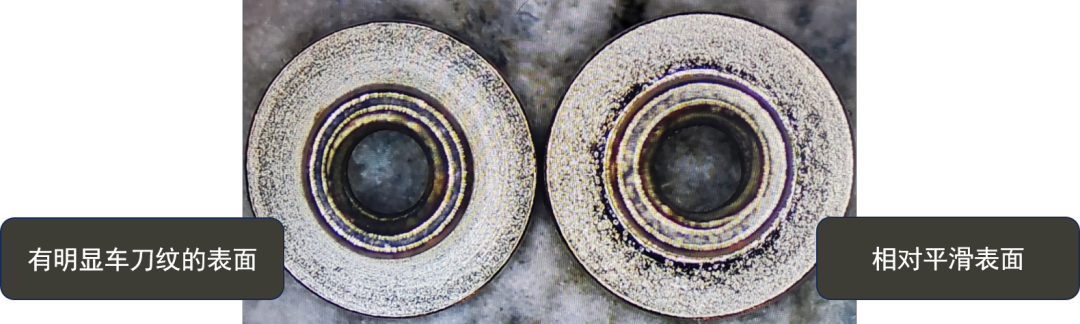

圖 1：材料表面差異對焊接品質來帶的影響

通過如下的拉拔力測試，表面相對光滑的材料明顯比表面帶有車刀紋的材料焊接強度要高。究其根本原因，還是因為粗糙表面造成在焊接過程中存在有間隙。

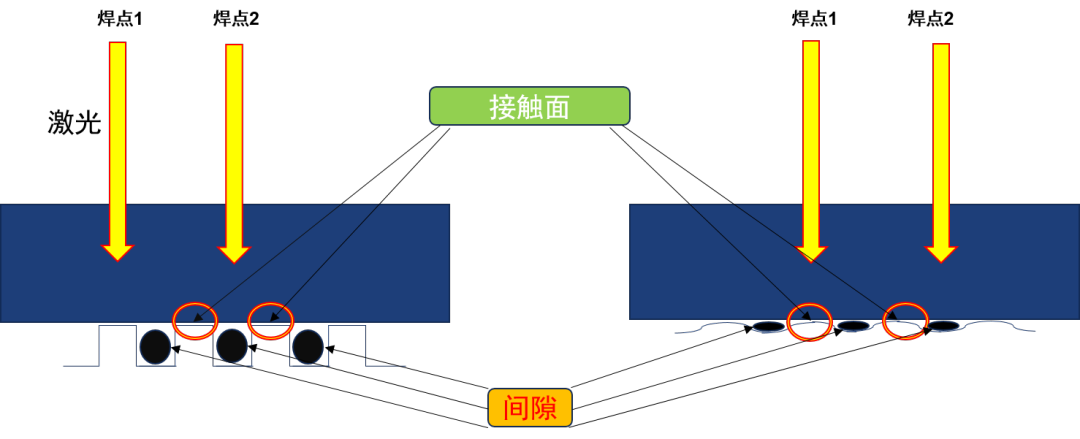

圖 2：焊接斷面示意圖

由于兩種物料僅存在表面粗糙度的差異，從 LWM 曲線觀察，PLSMA 以及 BR 曲線都不存在可分辨的差異。但是通過仔細觀察 TEMP 曲線，可以發現粗糙焊接面與其他光滑焊接面還是存在可分辨的差異。

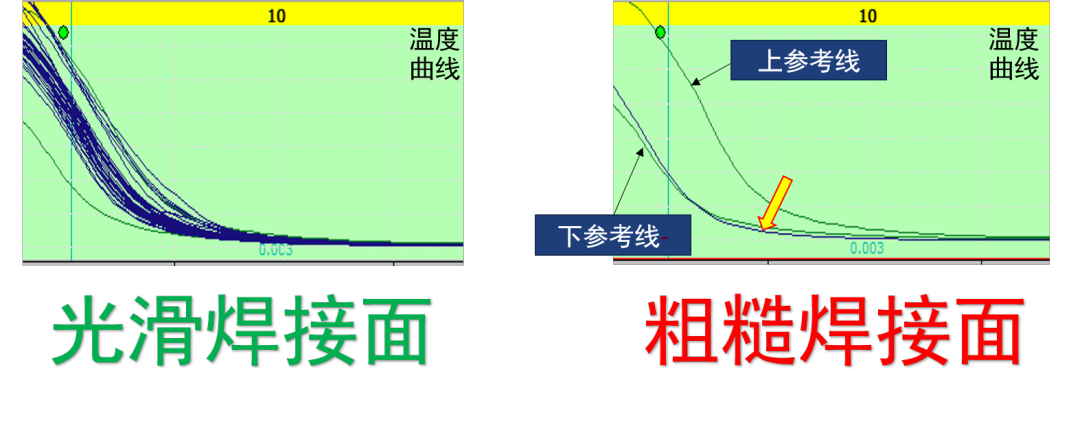

圖 3：表面差異在 LWM 曲線上的體現

如上圖可以看出，粗糙焊接面在 TEMP 曲線上明顯存在下降區前移的狀況。

ⅲ 對于激光功率的變化，可以明顯觀察到在 LWM 曲線（PLASMA & TEMP）上出現了高度差，而 BR 曲線則沒有明顯變化。

其原因還是因為材料吸收到的功率減少，以至轉化為熱和產生熔融態金屬也隨之減少。

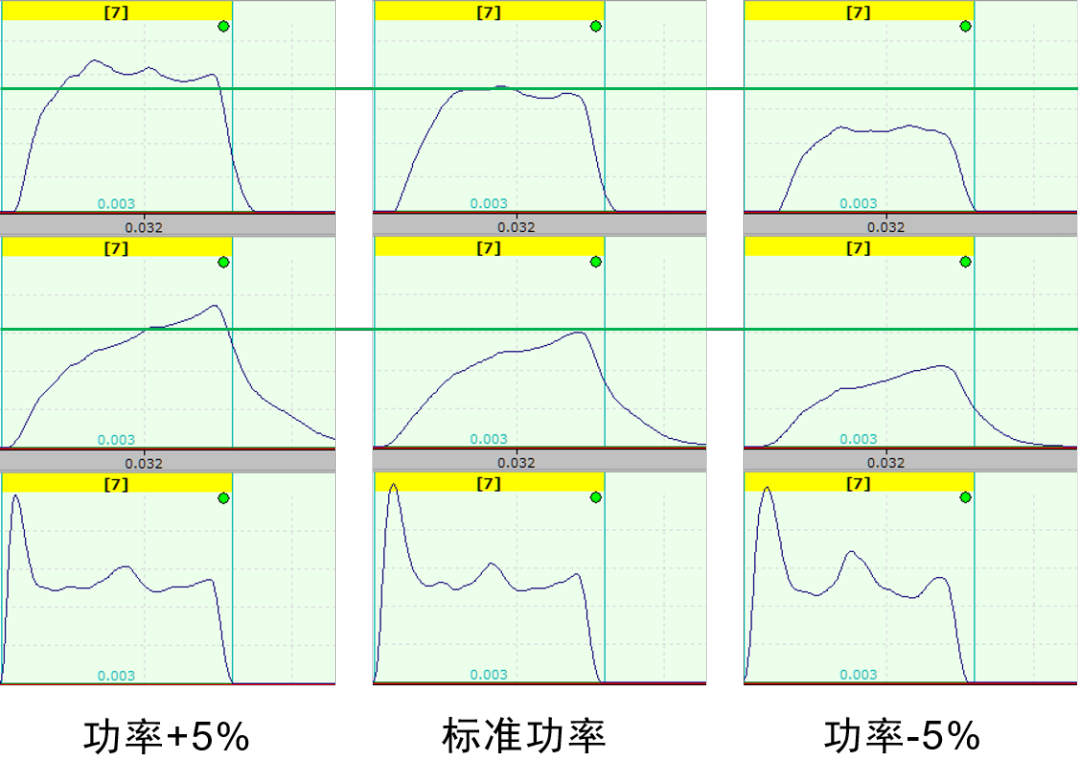

圖 4：激光功率差異在LWM曲線上的體現

我們已經明確了對于焊接中發生的材料間隙，LWM 可以對其量的變化進行檢測。隨著間隙大小的變化，LWM 曲線也同時能夠呈現出相應的規律性變化。同時對于激光功率的變化，由于其不僅反映在 TEMP 曲線上，同時對于 PLASMA 曲線也存在一定的影響，LWM 同樣可以很容易發現功率的變化。

但對于焊接面的粗糙度變化，通過實驗可以發現隨著粗糙度的增加，焊接強度也會出現明顯下降。當表面粗糙度達到影響焊接強度的時候，LWM 可以發現曲線的異常變化并及時報警。但對于表面粗糙度的細微變化，由于其對焊接強度的影響微乎其微，LWM 也很難觀察到其變化。

LWM 4.0 工作原理

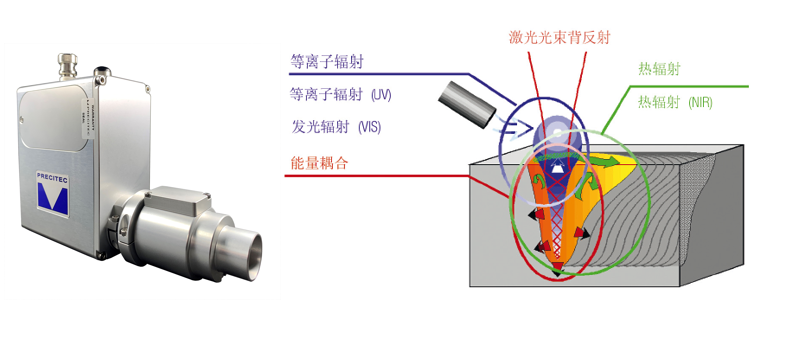

圖 5：LWM 工作原理圖

LWM 系統的工作原理是通過觀察在焊接過程中實時產生的不同波段的光信號強度，對應不同的焊接狀態以及可能產生的焊接缺陷。在穩定的精密焊接工藝中，等離子狀態，溫度狀態和激光反射狀態也是相對穩定的變化。LWM 傳感器通過高達 50 kHz 采樣頻率，遠高于普通激光器的脈沖頻率來確�？梢詼蚀_捕捉到焊接過程中的每一處細微變化用以檢測任何異常情況的發生。

激光焊接實時監控系統（LWM）是應用于連續生產中的實時質量監控系統。 將基于光電二極管的傳感器單元安裝在焊接頭上或激光器中。 在焊接過程中，傳感器從焊接過程中釋放的等離子、溫度等信號獲取數據，并將其與標準曲線進行比較。 偏差結果會實時反饋給用戶，以實現生產過程中的質量控制。

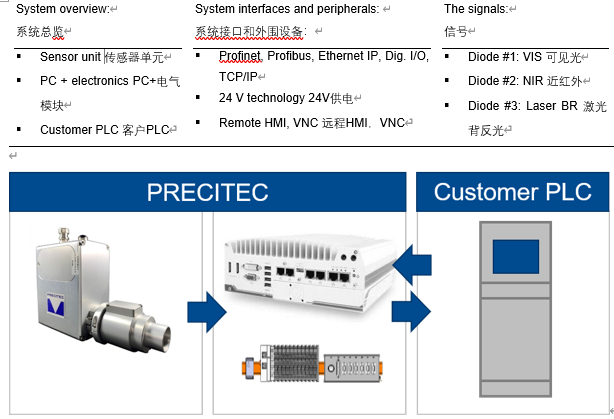

系統總覽：LWM 4.0 傳感器單元，PC + 電氣模塊和客戶 PLC

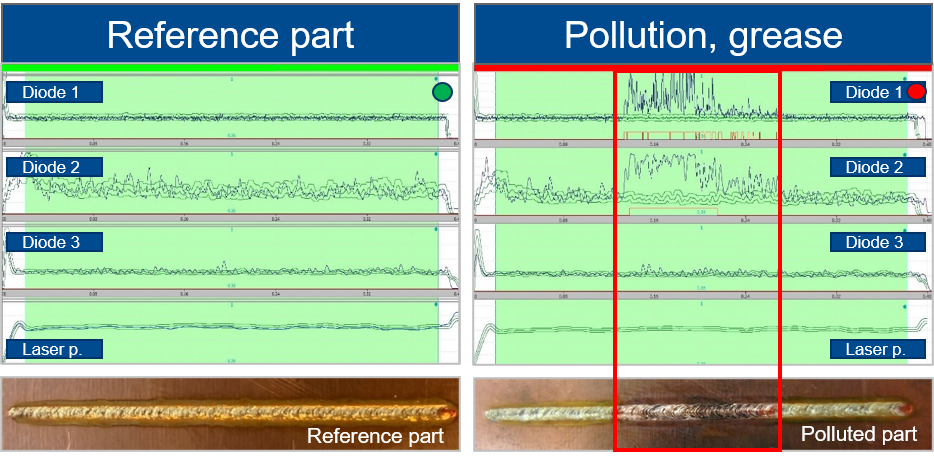

左：參考值（良好的焊接）    右：有缺陷的樣品（此處：油脂）

借助 LWM 4.0，實現了重大的技術創新。 首先，傳感器單元具有更高的靈敏度。 這主要是由于優化的光學設計。 其次，LWM 4.0 具有改進的信噪比，可以追溯到 “單電纜設計”，并且直接從傳感器頭進行數字數據傳輸。此外，傳感器已預先調整。 這意味著傳感器頭中的光電二極管被精確對準并固定在幾何結構上。 最后，傳感器單元被調平在相對于特定光源下。 這樣所有 LWM 4.0 傳感器在光源照射下都會顯示相同的信號強度。

LWM 4.0 可以適應幾乎所有客戶應用程序，設置和基礎架構。傳感器可以安裝在焊接頭（掃描振鏡或固定焊槍）上或激光源中。它可以從任何工藝類型中收集數據，無論是深熔焊或熱傳導焊接，有或沒有匙孔的效應，或兩者的任意組合，均可以收集數據。激光模式也是如此：可以是連續模式或脈沖模式。此外，LWM 4.0 傳感器可用于紅外光，綠光或藍光激光源。相應傳感器中的光電二極管根據不同激光源進行適配。

LWM 4.0 傳感器系統可用于各種激光安裝，并具有高度的靈活性
