船舶行業應用

激光板切

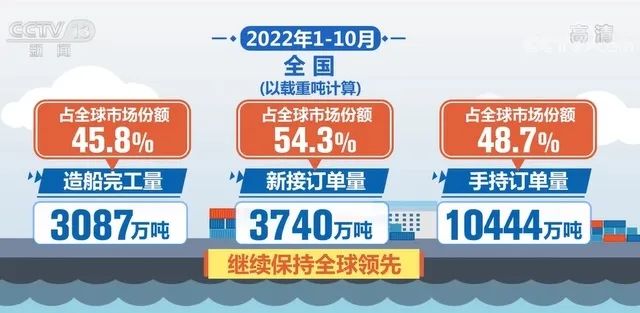

工業和信息化部最新數據顯示，2022年1—10月，我國造船三大指標繼續保持全球領先。隨著生產節奏加快，船企產業集中度進一步提升。

隨著整體市場體量的不斷上升，船舶制造開始往快速化、精密化的方向發展，對于原有的老舊等離子切割設備有設備更新的硬性需求。

造船行業對鋼材的消耗主要以中厚板為主，常用材料型號為：2C、3C、4C、5C等專用碳素鋼及12MnC、16MnC、15MnTiC、14MnVTiReC等專用特種鋼。普通船只對切割精度要求不高，但大型船只，例如集裝箱船、LNG液化氣船、大型郵輪等船只的建造均屬于“精度造船”，對切割精度有更高要求。

板切船舶系統解決方案

隨著高功率激光器的價格不斷下探，激光切割技術替代等離子的進程在加快，船舶行業的設備更新需求在市場上不斷的被提出來。為了配合市場的需求，維宏股份提供了相關的解決方案，針對船舶行業推出了LS6800M雙橫梁激光切割系統，最大支持激光功率40000W。

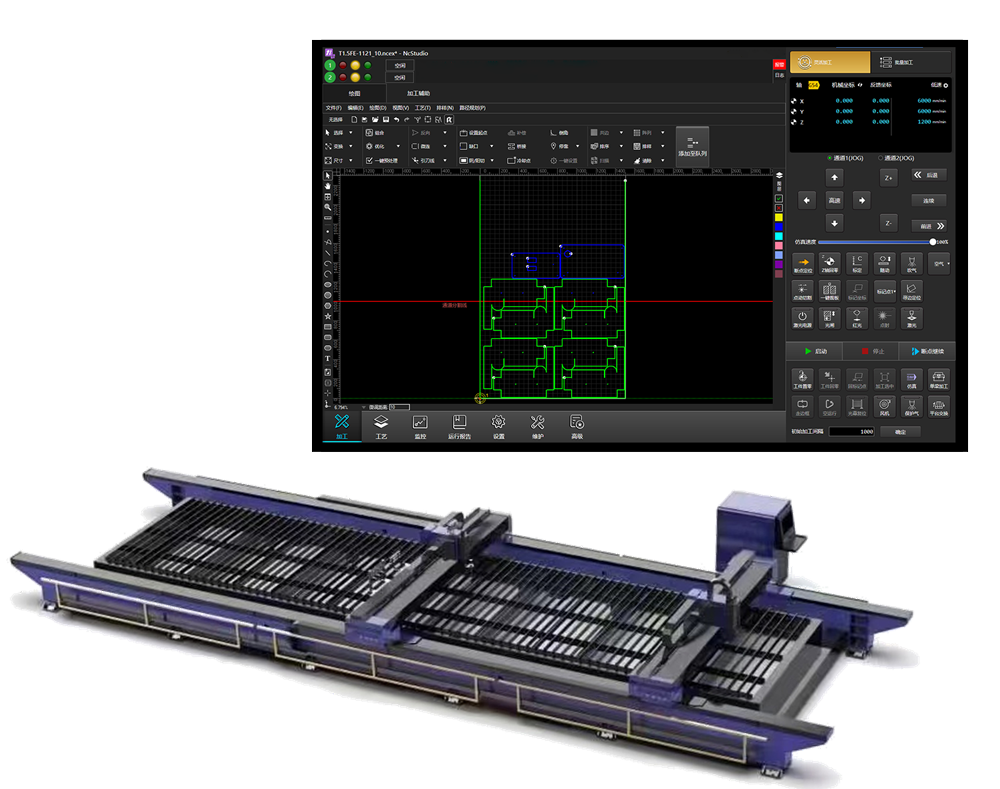

LS6800M雙橫梁激光切割系統：

• 雙橫梁加工，加工效率翻倍
• 加工路徑自動拆分，規避熱效應
• 長條零件橫梁干涉主動避障
• 加工文件在線編輯

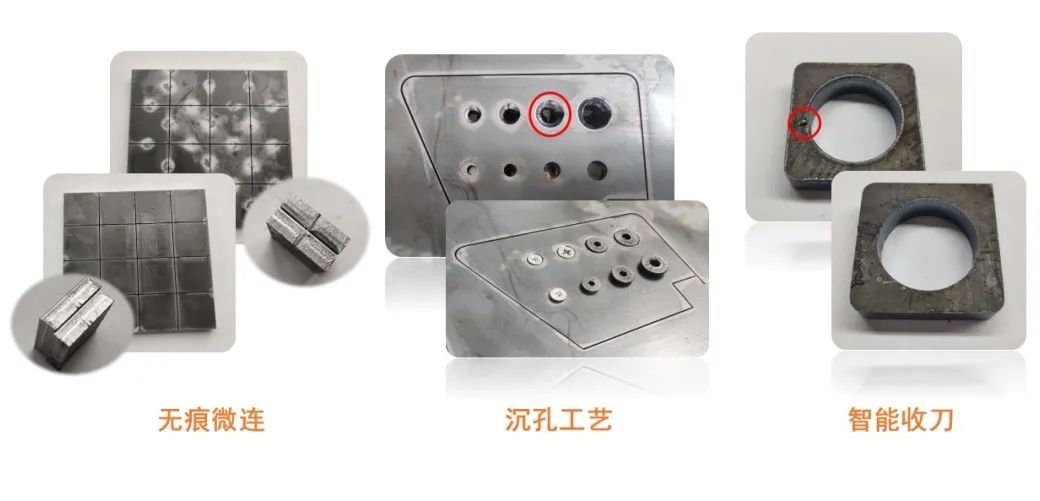

LS6800M雙橫梁切割系統不僅提高了加工效率，工藝層面，也做了完備的適配。

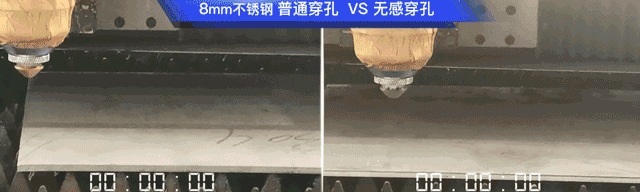

無感穿孔

厚板的穿孔效率，一直是影響板材生產效率的關鍵，LS6800M雙橫梁高功率激光切割系統開發了無感穿孔功能，穿孔效率提高40%左右。

柔性加減速

不同的設備制造商，設備配置存在差異，系統端提供柔性加減速算法，更好的匹配各個廠家的設備。

落地式龍門機床，幅面大、橫梁長，柔性加減速很好的解決了因為長橫梁剛性弱導致的加工效果不好的情況。

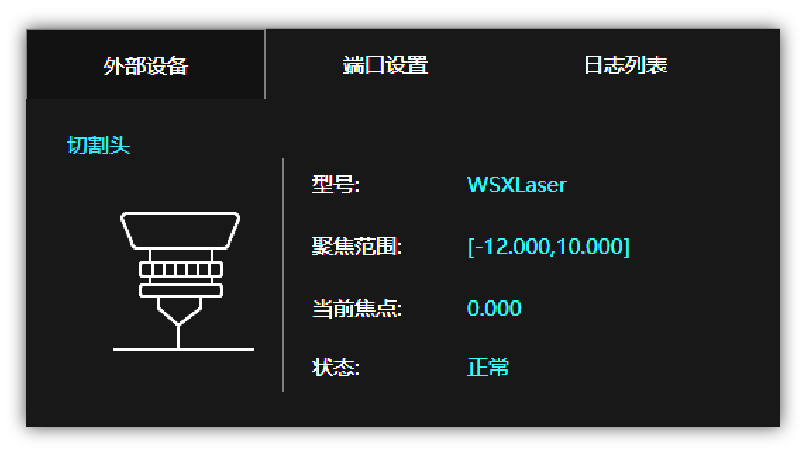

切割頭狀態監控

高功率切割對于設備的安全及穩定性提出更高的要求，維宏股份提供切割頭的實時監控，一方面解決手機端監控APP的兼容性問題，一方面對于相關的切割頭報警，系統做出相關配合，例如系統檢測到切割頭保護鏡損壞時，會停止加工，保證切割頭的安全。

板切船舶套料解決方案

由于船舶行業大都使用厚板，材料成本相較于其他行業要高很多，對材料的利用率及厚板切割速度提出更高的要求，維宏激光排版軟件-WiseCAM從實際應用出發，提供更好用的解決方案。

余料利用新技術

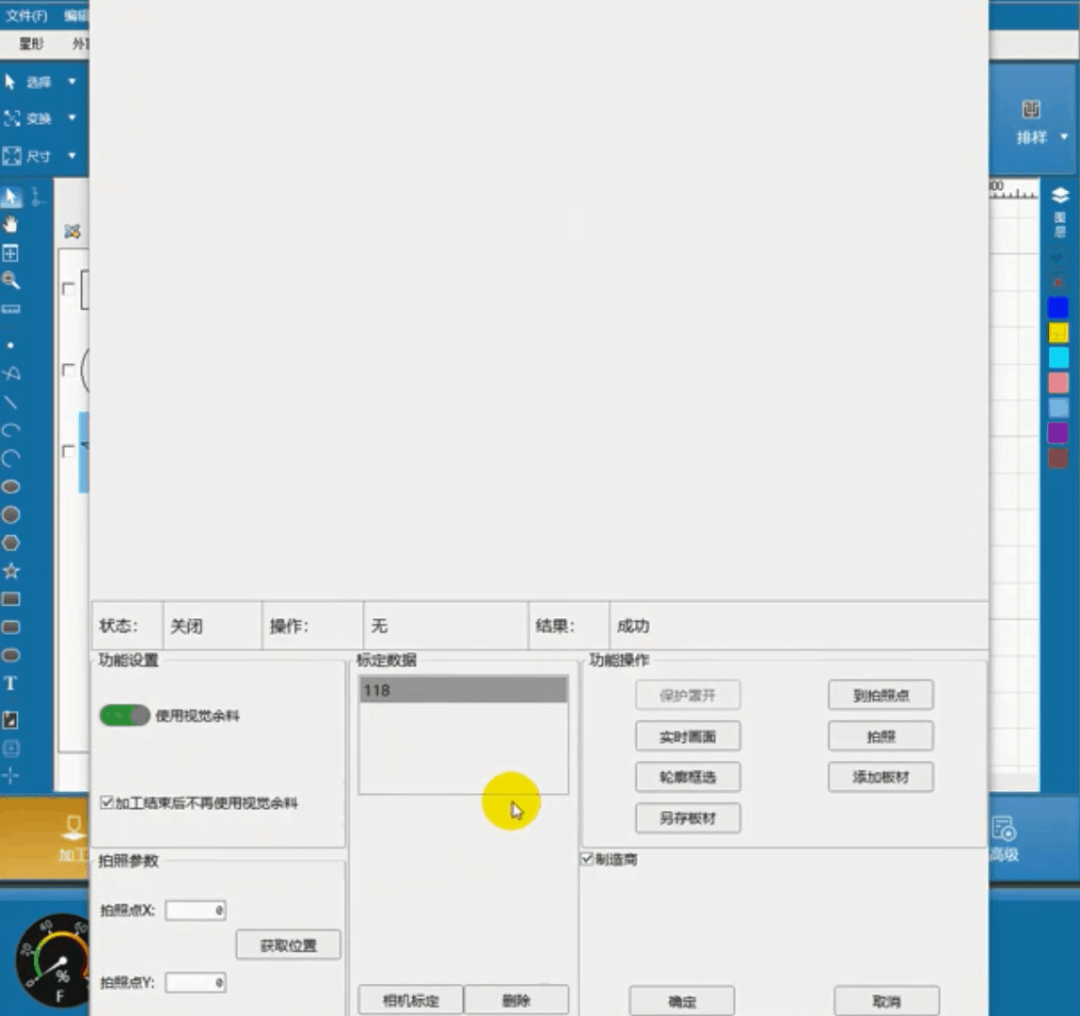

視覺余料排版

• 超大幅面

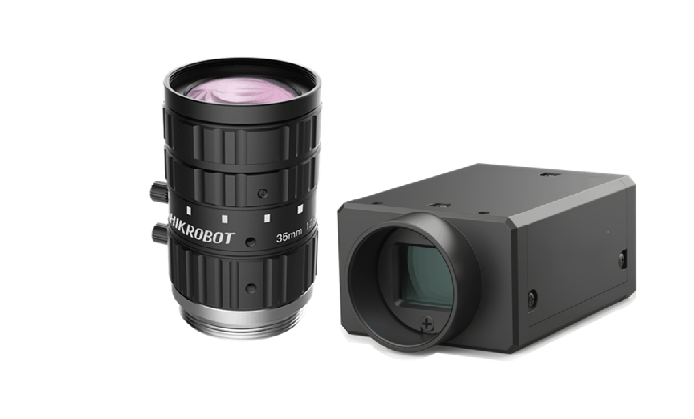

• 多相機拼接
• 高識別精度（2000mm高度   誤差±2mm）
• 輪廓自動導入執行零件排版
• 加工自動定位，無需尋邊

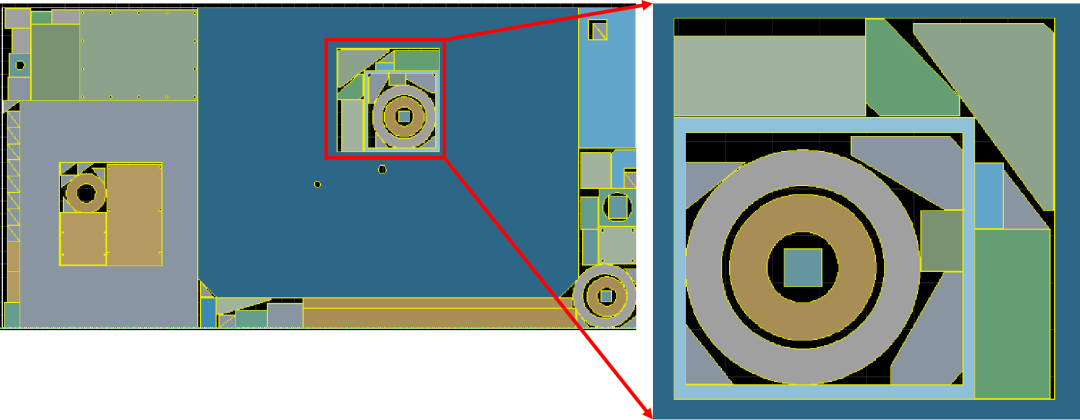

板切船舶套料案例-內孔多層嵌套

• 設備框架加工企業，厚板切割
• 圓環、法蘭等含有較大內孔的零件
• 零件內孔中排入的零件還有內孔
• WiseCAM支持多層內孔的嵌套

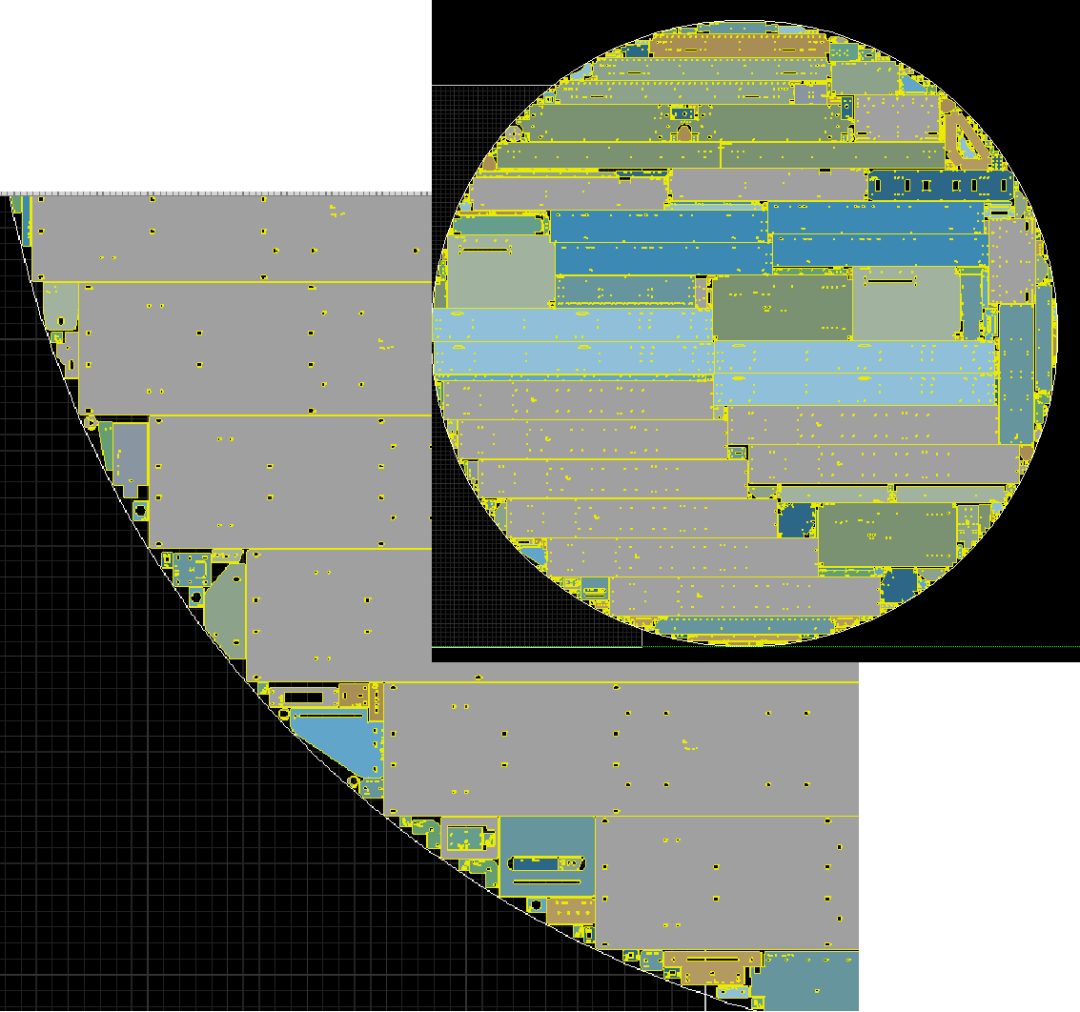

異型板材排版

• 支持各類異型板材的高利用率排版
• 對異型板材常見的曲線邊緣做了特殊的優化處理，使零件更加貼合板材邊

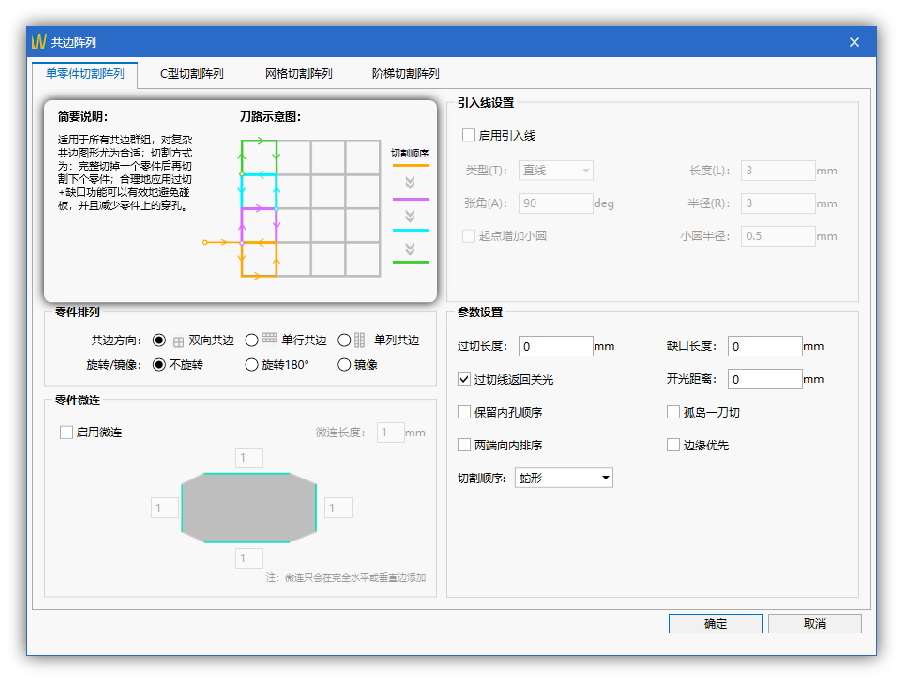

路徑自動規劃，工藝自動調整

• 支持的陣列類型：單零件切割共邊、C型共邊、網格共邊、階梯型共邊
• 支持單行、單列共邊
• 支持零件的自動旋轉、鏡像
• 支持按照零件方位自動添加微連
• 支持共邊陣列引刀線
• 支持過切
• 特色功能：兩端向中間排序，防止熱效應對尺寸造成影響
• 優化的共邊陣列缺口，防止零件翹起，掉落，方便下料

兼顧高精度與高效率

維宏激光切割解決方案

助力中國船舶工業高質量發展

持續深入鉆研加工應用場景

推動智能制造在船舶行業落地生根

維宏股份一如既往不辜負每一份期待
